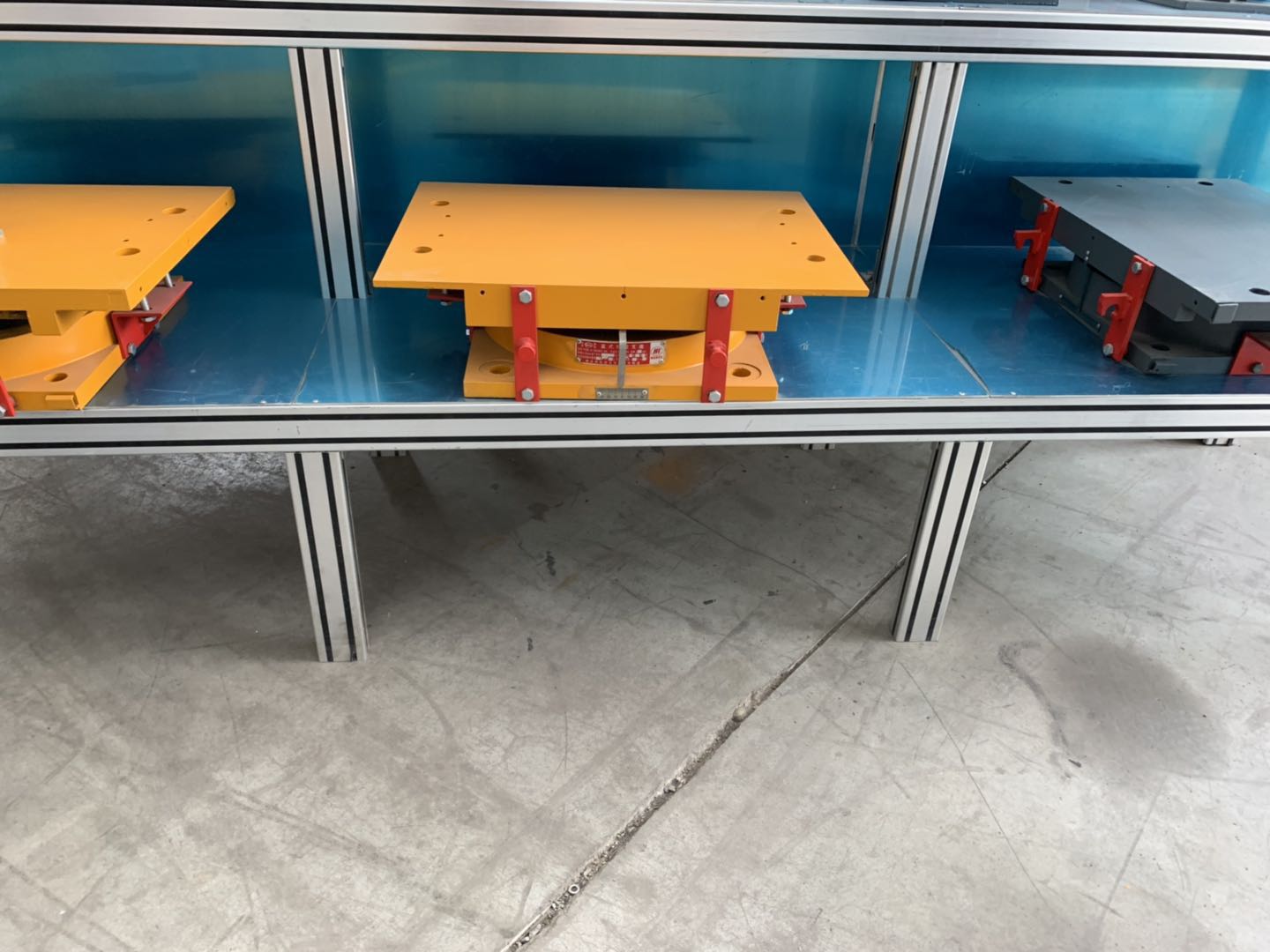

GPZ(II)系列盆式支座性能特点:
GPZ(II)系列盆式橡胶支座是由中交公路规划设计院设计,是原GPZ系列的改进型号,根据交通部JT391-1999 公路桥梁盆式橡胶支座 标准生产,在原来GPZ系列盆式支座的基础上,作了较大的改进,主要内容为:
1.支座设计承载力允许最大承载力
GPZ(II)型支座设计载力以“MN"为单位,允许超载10%,
GPZ型支座设计承载力以"KN"为单位,允许超载5%
2.支座摩擦系数:GPZ(II)型常温型活动支座,在硅脂润滑系数下,设计摩擦系列最小取值为0.03,原GPZ型为0.04.
3.支座转角:GPZ(II)型支座转角为0.02rad,原GPZ型支座转角为0.01164rad.
4.地脚螺栓:为了支座更换方便,地脚螺栓设计上做了改进,地脚螺栓旋入带有内螺纹的底座内,底柱和底板间要垫上厚度不小于2mm的橡胶垫圈,然后一起吊装到位。因此施工预留孔应按底柱直径和长度预留。通常:预留孔直径=底柱直径*3 预留柱长度=底柱长度+50mm,原GPZ型地脚螺栓直接埋入预留孔内。
5.支座外型尺寸:GPZ(II)支座平面尺寸均比原设计有所减小,高度有些规格作了调整。
6.密封环:GPZ(II)型支座密封环从结构尺寸和材质上作了改进。经改进后的GPZ(II)型支座设计合理、结构紧凑,已达国际水平。
