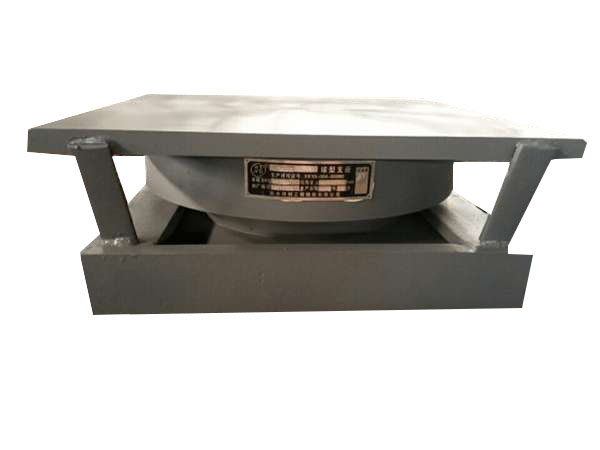

球型支座是指盆式橡胶支座的基础上发展起来的一种新式桥梁支座。球型支座有固定支座、单向活动支座和多向活动支座之分。由于球型支座不再使用橡胶承压,不存在橡胶变硬或老化等不良影响,因而特别适用于低温地区。
球型支座传力可靠,滚动灵敏,它既具有盆式橡胶支座承载才能大、位移量大等特色,而且能很好地适应对支座转角大的需要。与盆式支座比具有下列特色:
1、球型支座通过球面传力,不出现力的缩颈现象,作用在混凝土上的反力比较均匀;
2、球型支座通过球面四氟滑板的滑动来完成支座的滚动过程,故滚动力矩小,且滚动力矩只与球面曲率半径及四氟的摩擦系数有关,与支座转角巨细无关。因而特别适用于大转角的要求,设计转角可达0.06rad以上;
3、支座各向滚动功能共同,适用于宽桥、曲线桥、坡道桥、斜桥及大跨径桥梁;
4、球型支座不用橡胶承压,不存在橡胶老化对支座滚动功能的影响,特别适用于低温地区。
