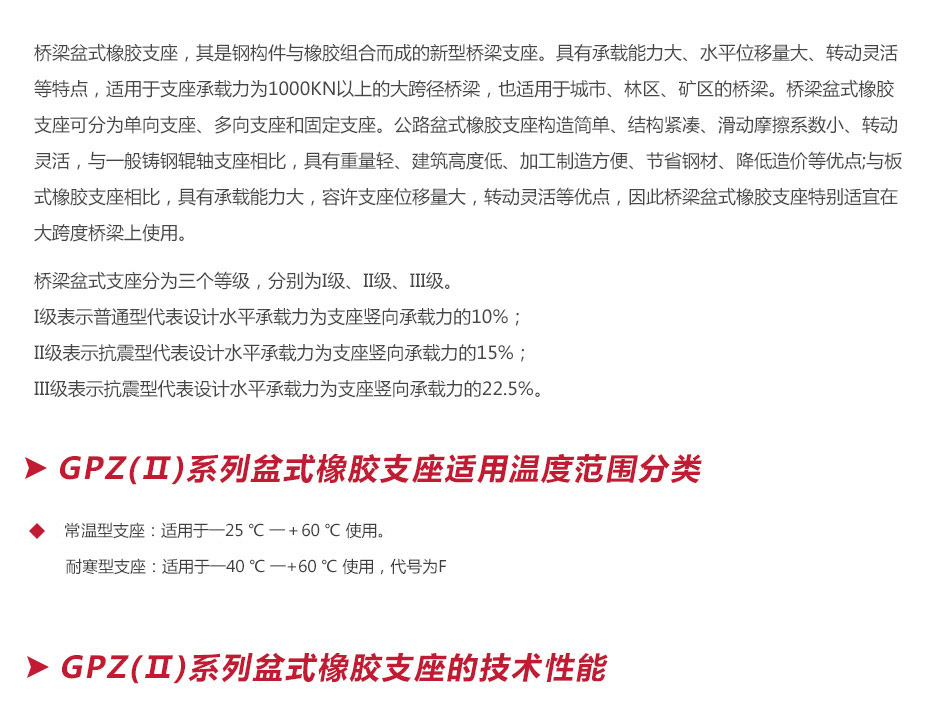

1、支座性能

GPZ(Ⅱ)系列公路桥梁盆式橡胶支座是按交通行业标准《JT391-1999)生产的,相GPZ盆式支座计更合理,

承载能力大,变形小,水平位移量大,转向灵活等特点。

2、适用温度范围

l 常温型支座:适用于-25℃~+60℃

l 耐寒型支座:适用于40℃-+60℃,代号为F。

3、技术性能

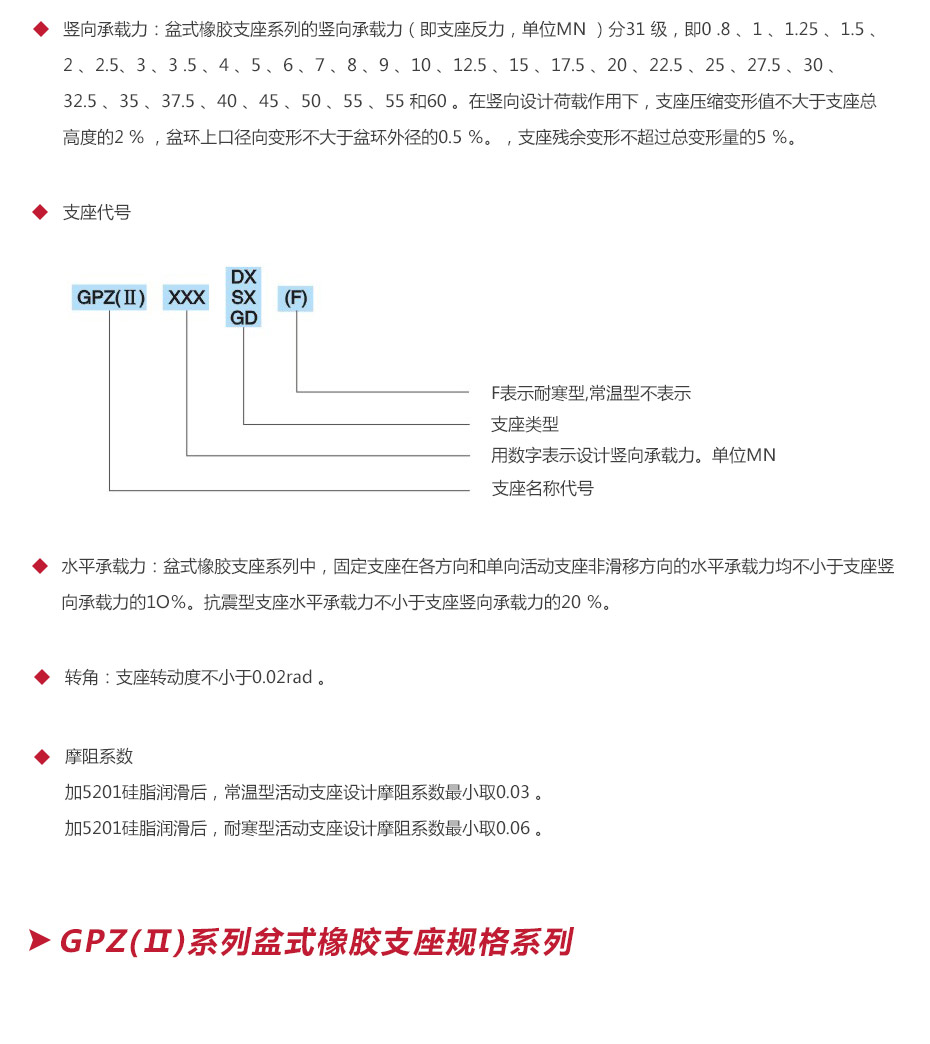

4.1、竖向承载力

本标准系列支座的竖向承载(即支座反力,单位MN)分为31级,即:0.8、1.25、1.5、2、2.5、3、3.50、4、5、6、7、8、9、10、12.5、15、17.5、20、22.5、25、27.5、30、32.5、35、37.5、40、45、50、55、和60.

在竖向设计荷载作用下,支座压缩变形值小于支座总高度的2%,盆环上口径向变形小于盆环外径的千分之0.5。支座残余变形不超过总变形量的5%。

4.2、水平承载力

本标准系列中,固定支座在各方向和单向活动支座非滑移方向的水平承载力均大于支座竖向承载力的10%。

4.3、转角

支座转动角度大于0.02rad。

4.4、摩擦系数

加5201硅脂润滑后,常温型活动支座设计摩擦系数最小取值0.03。

加5201硅脂润滑后,耐塞型活动支座设计摩擦系数最小取值0.06。

4.5、位移

活动支座位移量超过规定时,可按实际需要适当加大位移量。
