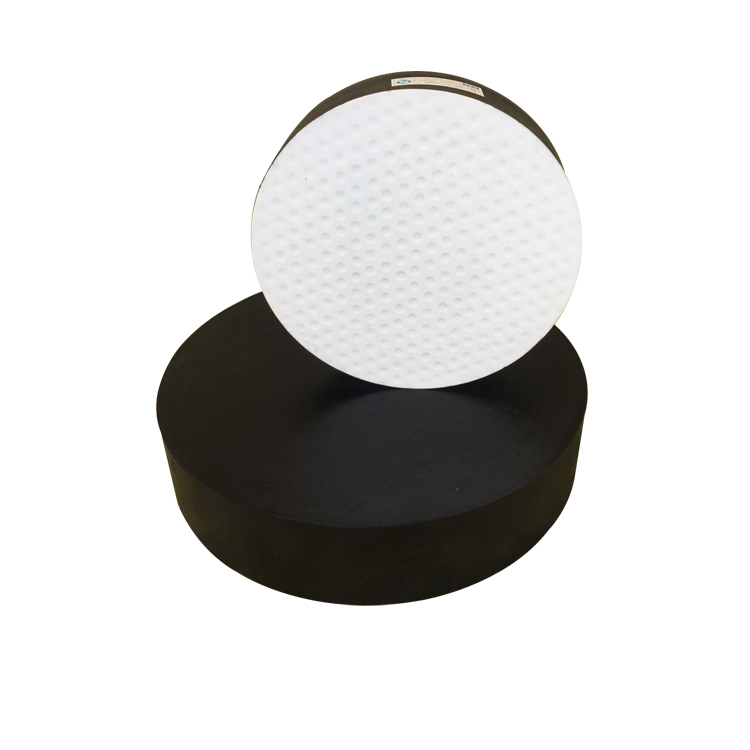

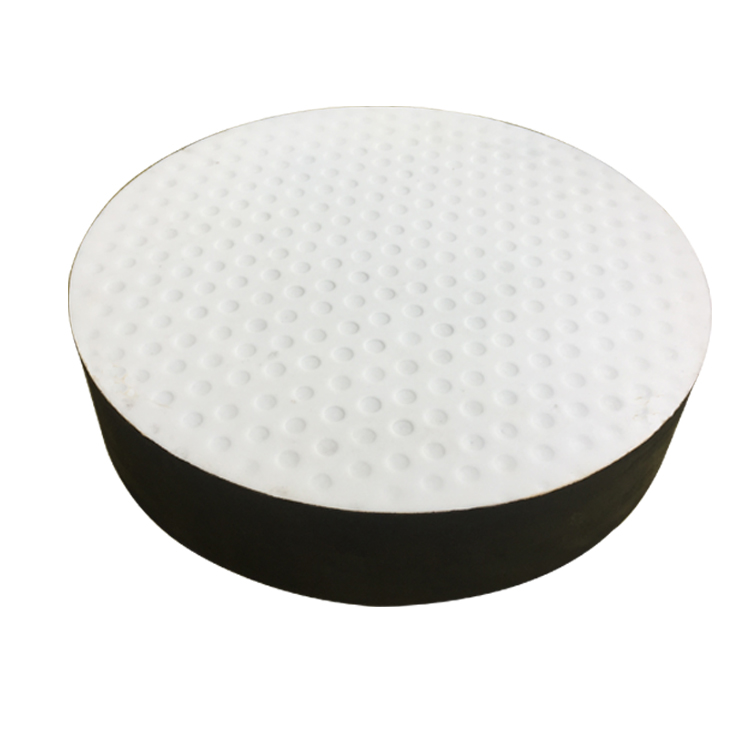

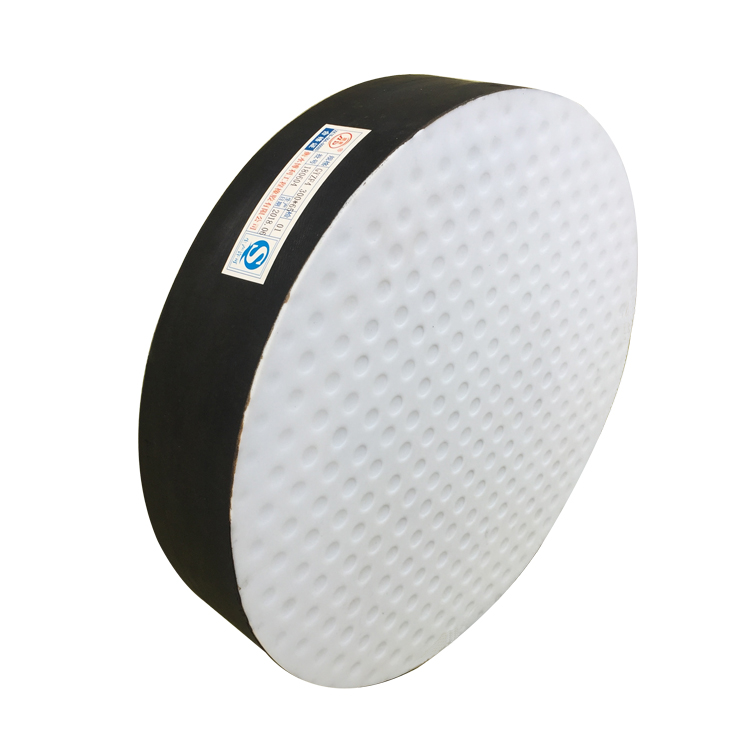

GYZF4圆形四氟板式橡胶支座

GYZF4圆形四氟板式橡胶支座

  • 发布日期:2019-06-18 总浏览:
GYZF4圆形四氟板式橡胶支座 GYZF4圆形四氟板式橡胶支座 GYZF4圆形四氟板式橡胶支座 GYZF4圆形四氟板式橡胶支座

板式橡胶支座的分类、结构、技术要求及适用范围

1、产品分类

按支座结构形式分为:

1)普通板式橡胶支座分为矩形板式橡胶支座(代号GJZ)、圆形板式橡胶支座(代号GYZ);

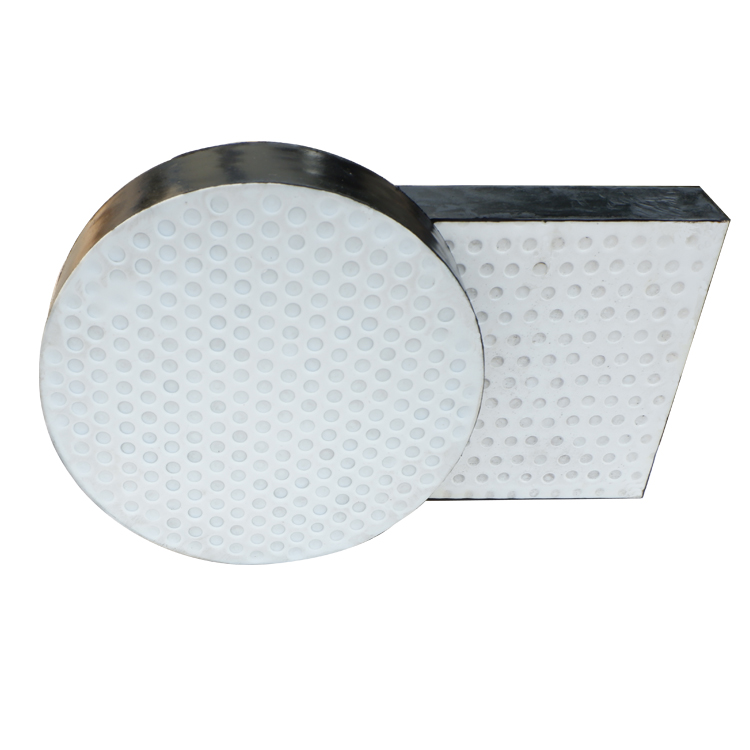

2)四氟滑板式橡胶支座分为矩形四氟矩形板式橡胶支座(代号GJZF4)、圆形四氟圆形板式橡胶支座(代号GYZF4)

按支座材料和适用温度分为:

1)常温型橡胶支座,应采用氯丁橡胶(CR)生产,适用温度为-25℃-60℃。不得使用天然橡胶代替氯丁橡胶,也不允许在氯丁橡胶中摻入天然橡胶;

2)耐塞型橡胶支座,应采用天然橡胶(NR)生产,适用的温度为-40℃-60℃。

2、支座结构

普通板式橡胶支座应至少由两层以上加劲钢板,且钢板全部包在櫲胶弹性材料内形成的支座。

3、板式橡胶支座的适用范围

板式橡胶支座由于其具有技术性能优良、构造简单、价格低廉、组装高度低、易于安装和维护,便于更换等优点,故得以广乏应用

4.1普通板式橡胶支座具有足够的刚度和弹性,能将桥跨结构上的全部载荷(包括恒载和活载)可靠地传递到墩台上,并同时承受由荷载作用引起的桥跨结构端部的水平位移、转角和变形,减轻和缓解桥墩承受的震动,适应因温度变化、桥跨结构涨缩等引起的桥跨结构的平移运动。

通常情况下,普通板式橡胶支座适用于跨度小于30m、位移量较小的桥梁。不同的平面形状适用于不同的桥梁结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱桥墩用圆形支座。

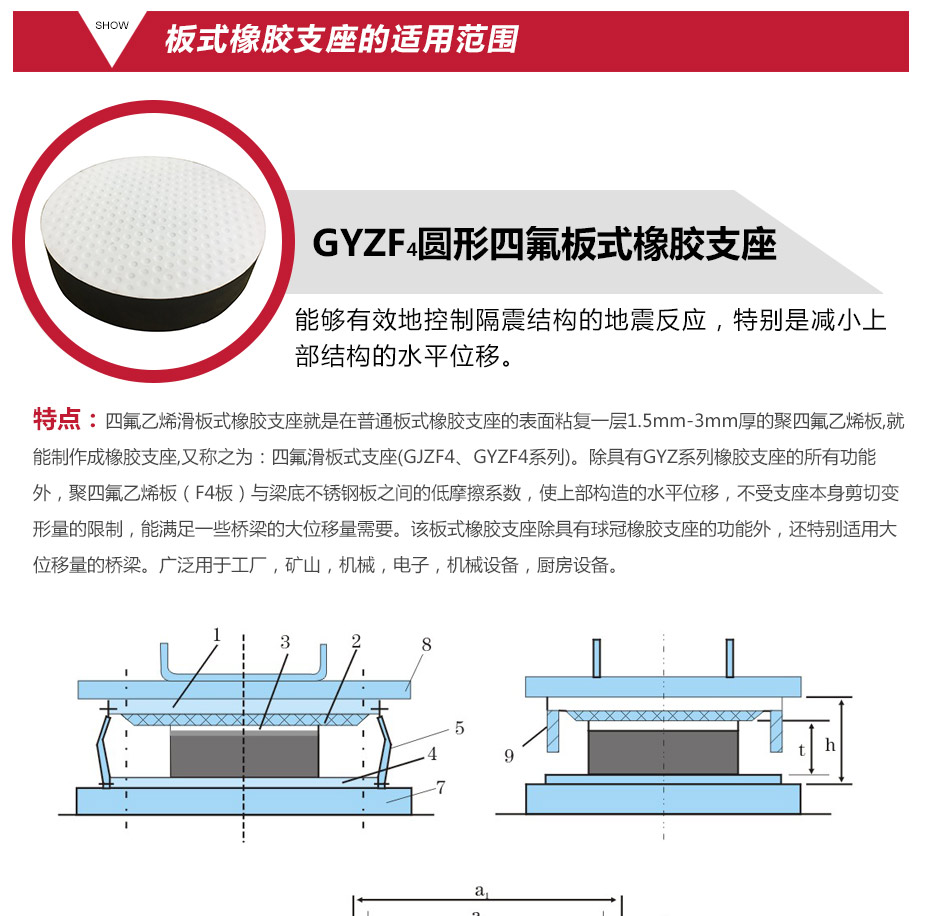

4.2四氟板式橡胶支座除了具有竖向刚度和弹性变形,能承受竖直载荷及适应梁端转动外,因聚四氟乙烯的低摩擦系数,可使梁端正四氟板表面自由滑动,水平力不受限制,适用于大跨度、多跨连续、简支梁连续板等的大位移桥梁。它还可用作连续梁顶推及T型梁横移中的滑块。支座形状适用于不同桥梁结构形式同普通板式橡胶支座。

4.3选用板式橡胶支座时,支座的最大承载力应与桥梁支点反力相吻合,其容许偏差范围宜为)±10%。4.4根据交通部JT/T4-2004新标准规定,对于弯、坡、斜、宽桥梁,宜选用圆形板式橡胶支座。公路桥梁工程不宜使用带球冠的橡胶支座或坡形的橡胶支座。

4.5当桥梁纵坡坡度不大于1%时,板式橡胶支座可直接设置于墩台上,但应考虑纵坡影响所需要的厚度。当纵波度大干1%时,应采用预埋钢板、混凝土垫块或其他指施将梁底调平,板式橡胶支座平置。板式橡胶支座应按JTG  D62-2004的有关规定验算并在验算满足规定要求后方可使用

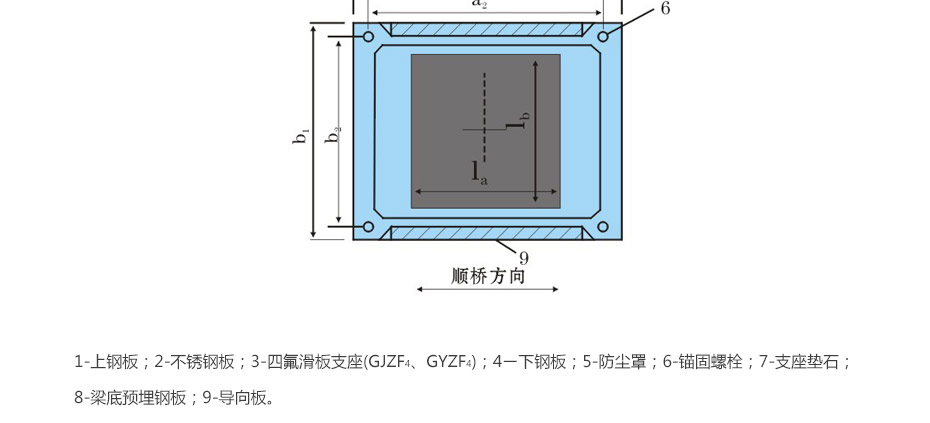

4.6四氟滑板胶支座应水平安装。支座的四氟滑板不得设置在支座底面,与四氟滑板接触的不锈钢板也不能设置在桥梁墩、台垫石上。
