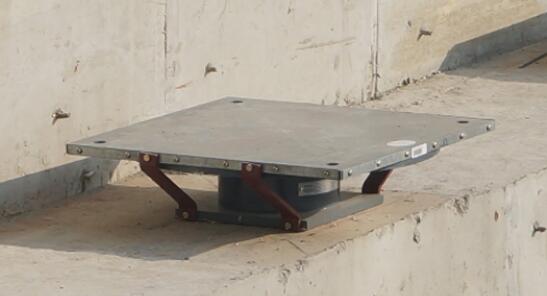

FPQZ摩擦摆球型支座

  FPQZ摩擦摆球型支座分为固定型、单向型、双向型、柱面型,一般由上支座板、不锈钢板、上耐磨板、球冠、下耐磨板、橡胶密封环、下支座板、剪板组件及锚固组件等组成。

  FPQZ-GD型,通常设置于固定墩,其在正常工况下为固定支座,地震时限位环剪断,支座双向减隔震;

  FPQZ-DX型,通常设置于活动墩,其在横桥向有限位板,纵桥向可自由位移,地震时横桥向限位板剪断,支座双向减隔震;

  FPQZ-SX型,其在正常工况下可以任意方向活动,地震时双向减隔震;

  FPQZ-ZM型,通常用于跨度较大的连续梁的活动墩,其在纵向活动为柱面,因此热胀冷缩支座高度不变化,地震时横向减隔震。

  在地震高烈度地区建设城镇桥梁、公路桥梁或铁路桥梁时,必须考虑减隔震设计,改变以往硬抗的方式,以柔克刚,不仅可以降低成本,还可以保护人民生命财产安全,有利于地震时的救灾通道不被阻断,在有限的救援时间内,进行快速响应。位于桥墩与梁体之间的桥梁支座,具有传递竖向承载力、水平承载力的功能,也可具有减隔震功能,如高阻尼隔震橡胶支座、铅芯隔震橡胶支座、锡芯隔震橡胶支座、弹塑性钢减震支座、摩擦摆支座等。以上桥梁支座在不同桥梁类型中有限定的应用范围,以长联大跨径桥梁为例,其恒载大、支座承载力大,应用以摩擦摆支座为主。
