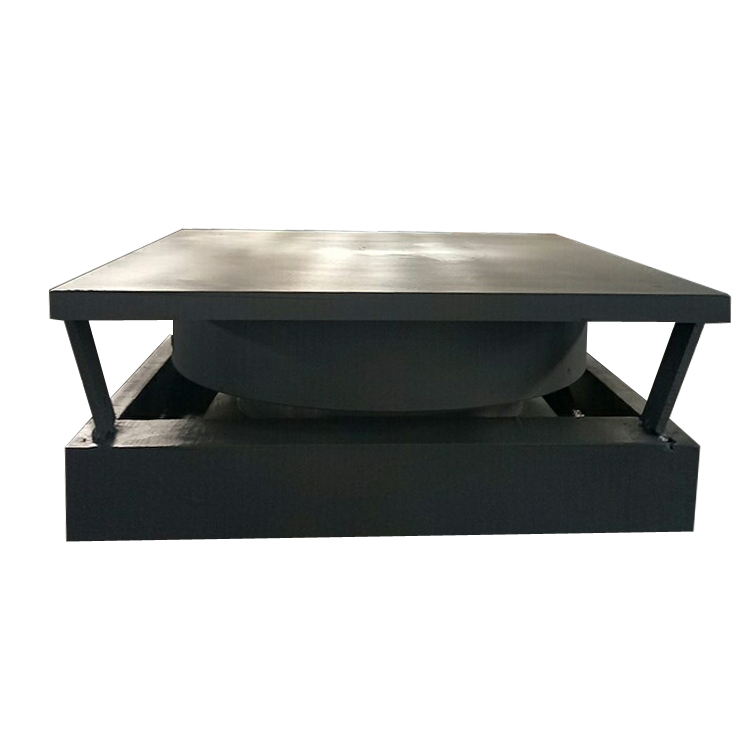

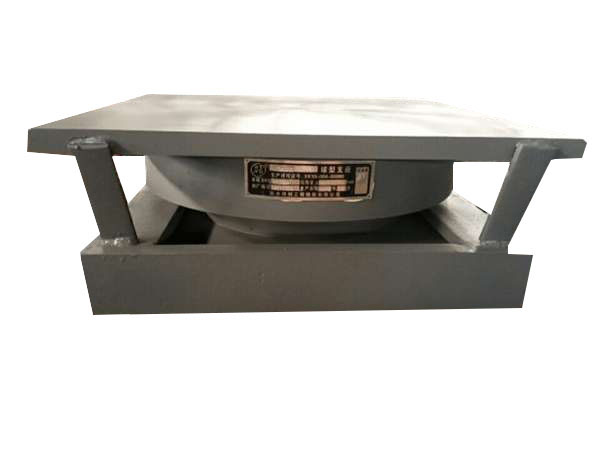

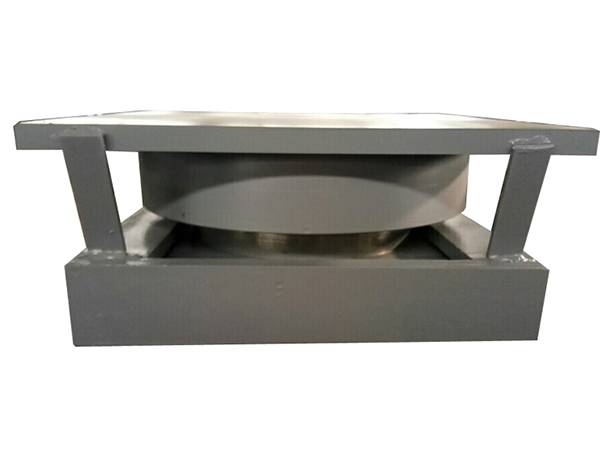

球型支座 球型支座

1、构造特点及功能

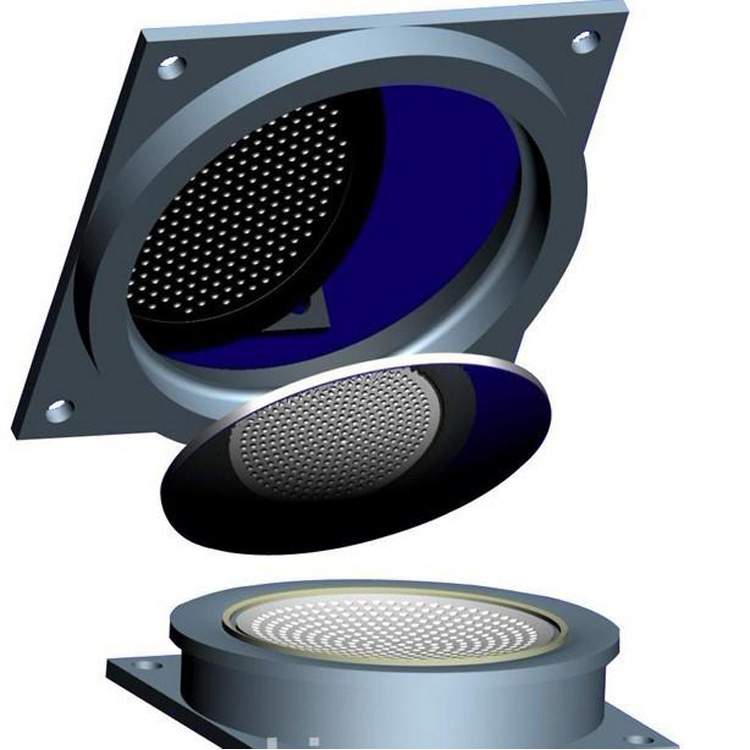

      QZ系列球型支座是由上座板、下座板、凸形中间板及两块不同形状的聚四氟乙烯板组成。下座板中间为一凹形球面,同凸形中间板相对应,两者之回衬有一弧形四氟板通过球面与之滑动来满足梁端的转动;上座板上的不锈钢板与中间钢板上的另一四氟板组成第二滑动面,完成梁体因温差诸因素产生的伸缩位移。

球型支座传力可靠,各向转动性能一致,不仅具备盆式橡胶支座承载能力大、水平位移大的特点,而且能适应大转角的需要,适用于宽桥、曲线桥。由于承压部件不使用橡胶件,不存在橡胶低温脆性老化等影响、因此特别适于低温地区。



2、QZ系列球型支座的主要技术性能

l 支座反力(竖向承载力)分为16级:1000、1500、2000、2500、3000、4000、5000、6000、7000、

9000和10000、12500、15000、17500、20000KN。

l 支座设计转角θ分为0.01、0.015和0.02rod(根据需要可増大)

l 支座设计磨擦系数在聚四氟乙烯板有硅脂润滑条件下,应力为30MPa左右时,取值如下:

常温(-25℃~+60℃)0.03

低温(-40℃~+60℃)0.05

l 支座可承受的水平力:

单向活动支座(DX)横桥向水平力为支座反力的10%

固定支座(GD)承受水平力为支座反力的10
