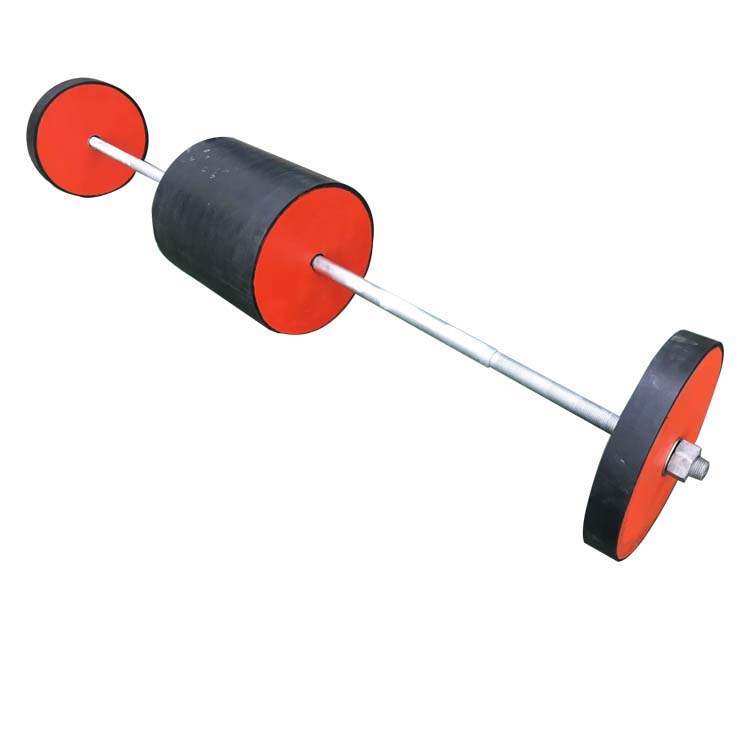

防落梁装置应用于相邻两梁体的连接处,使用时三根拉索俯视成工字型,其中连接两个限位装置之间的拉索平行设置于两梁体间的缝隙下方,且两梁体关于该拉索对称设置,该拉锁通过两个限位装置固定于梁墩顶,四个固定装置分别对称设置于相邻两梁体两侧,每一侧的拉索在两固定装置和限位装置的限制下成V字形,这样的连梁装置,既有可靠的纵向防落梁性能,又具有良好的横向防落梁效果,功能完善,结构简洁,避免地震中落梁事故的发生,达到抗震设防的目的;同时结构简单,操作方便,易于推广使用。
而在遭遇地震中,两相邻梁体间可能会发生以下几种情况:
相邻两梁体沿平行于梁墩的同一方向运动,此时连接固定装置的两根拉索贝占合在限位块内通道的一侧,限制两梁体继续偏移;
相邻两梁体沿平行于梁墩的相反方形运动,此时连接固定装置的两根拉索相对于限位块内垂直相交的十字通道旋转一定角度后收到通道口的限制,防止两梁体继续偏移;
相邻两梁体沿垂直于梁墩的同一方向运动;此时位于两限位块同一侧的缓冲橡胶贴合在限位块—侧,限制两梁体继续偏移;
限位块失效,无法对相邻两梁体进行限制,两梁体同时下落,但在下落的过程中连接两梁体的两根拉索会受到梁墩的限制,能够保证梁体不会发生落梁破坏。
